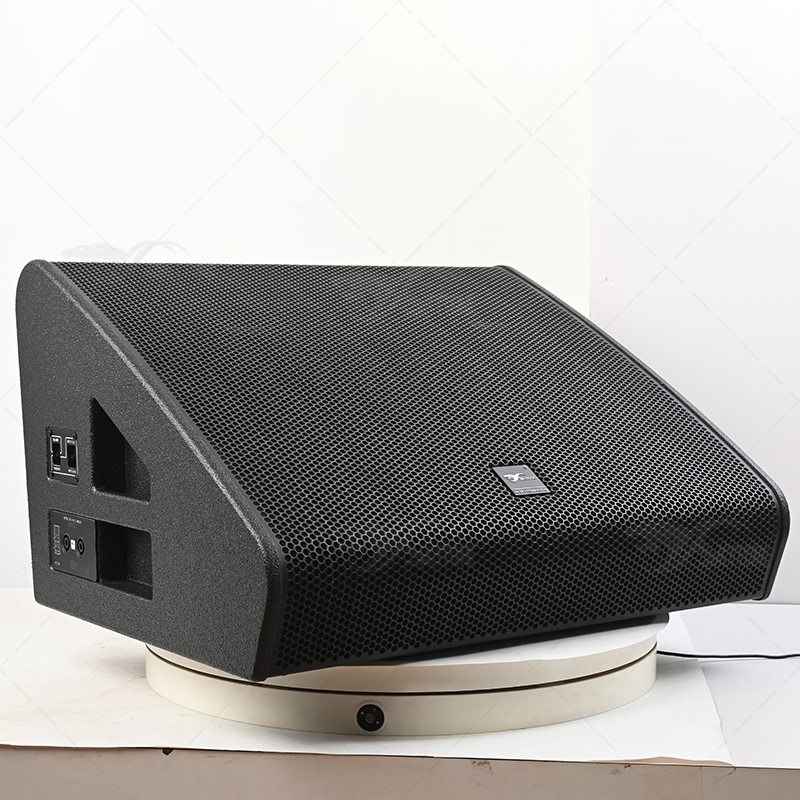

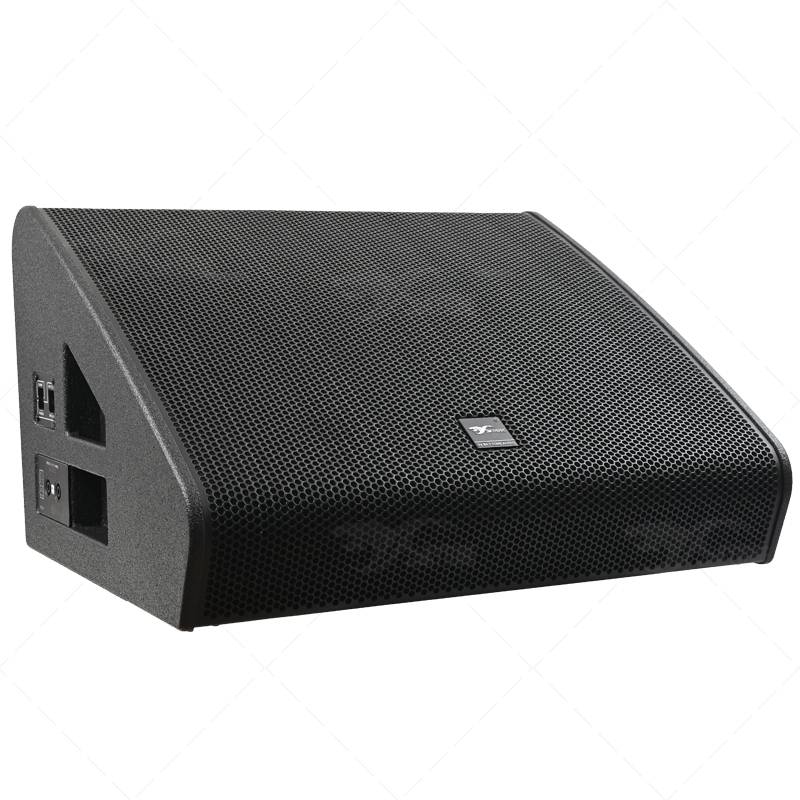

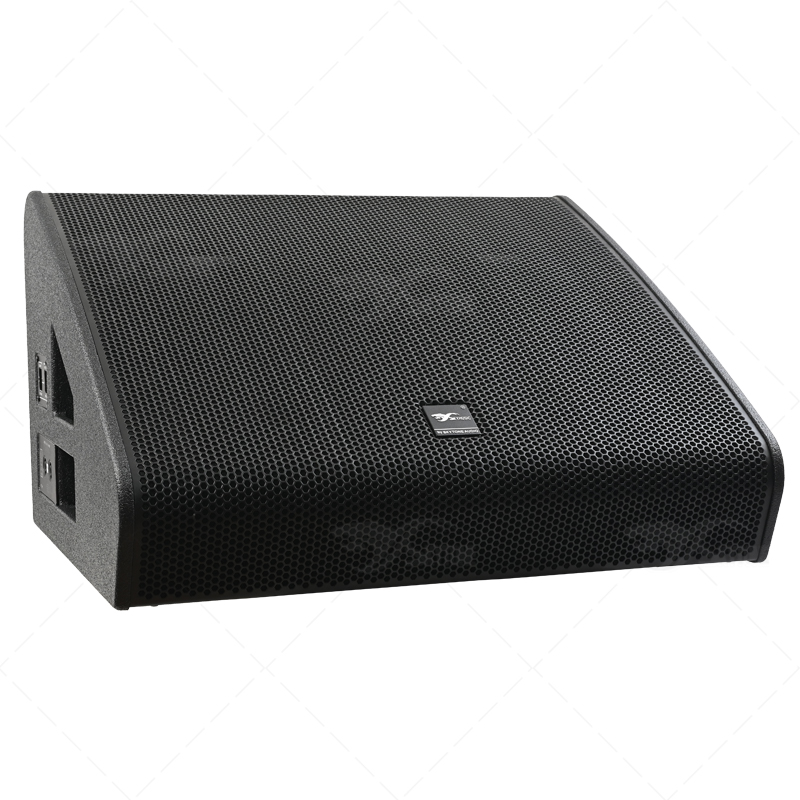

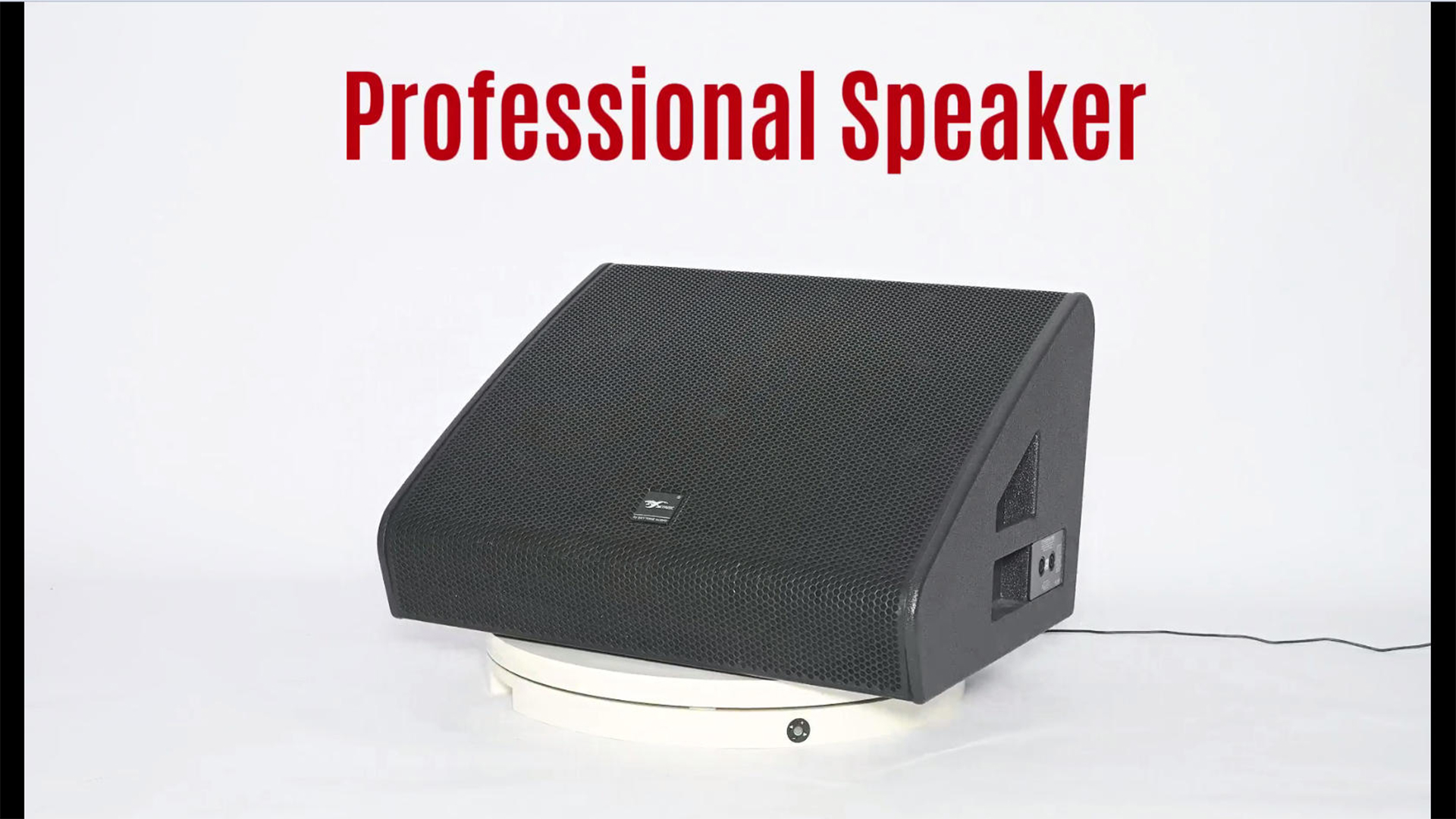

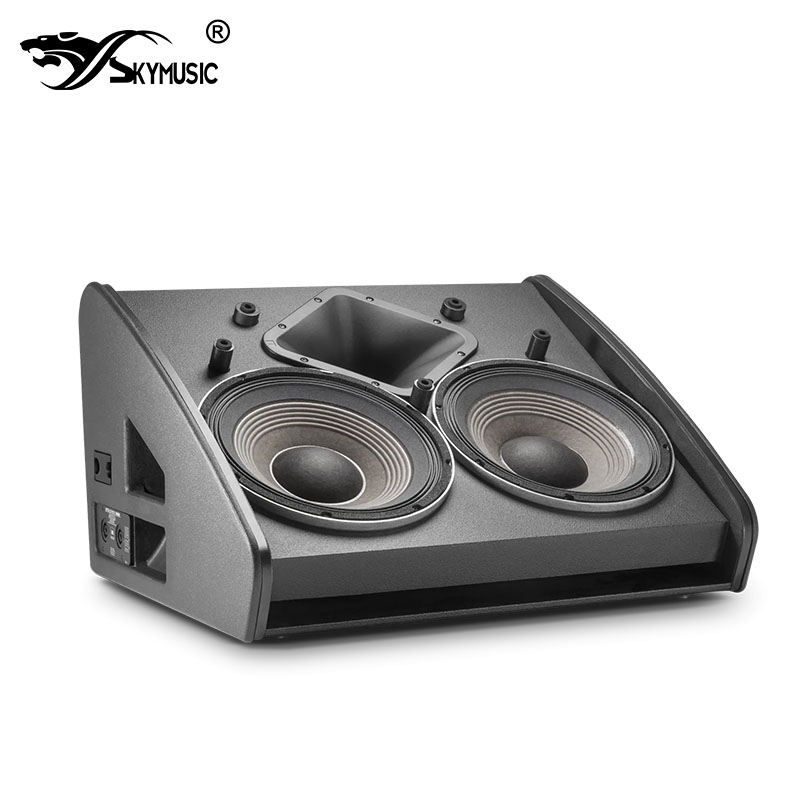

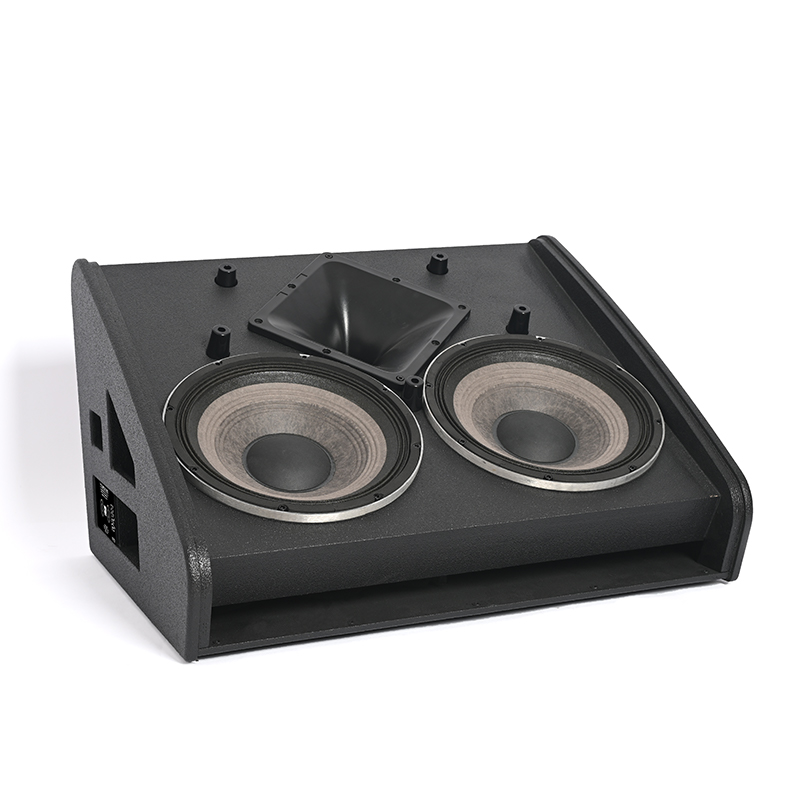

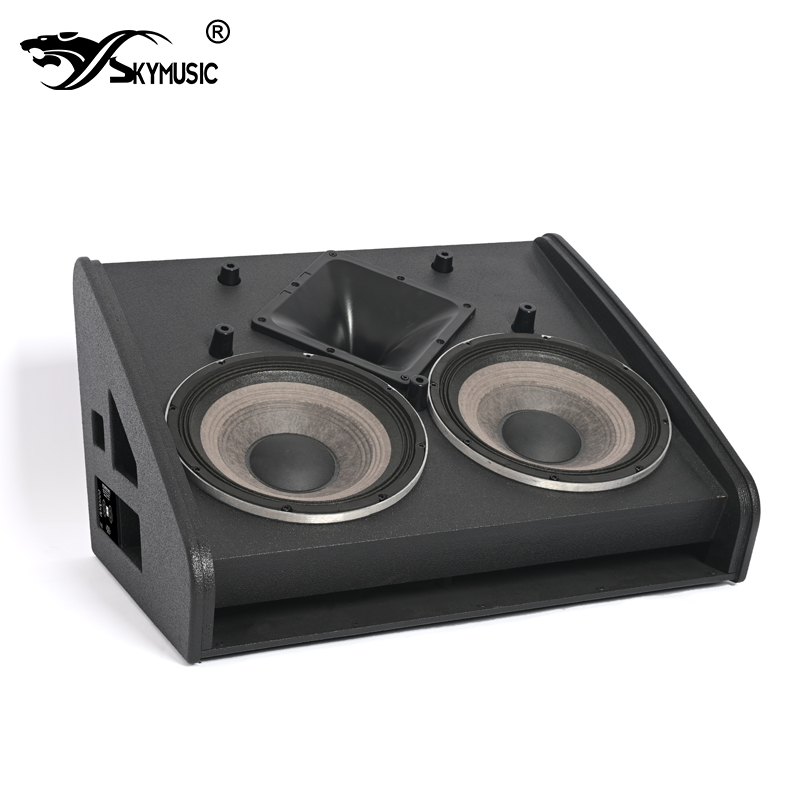

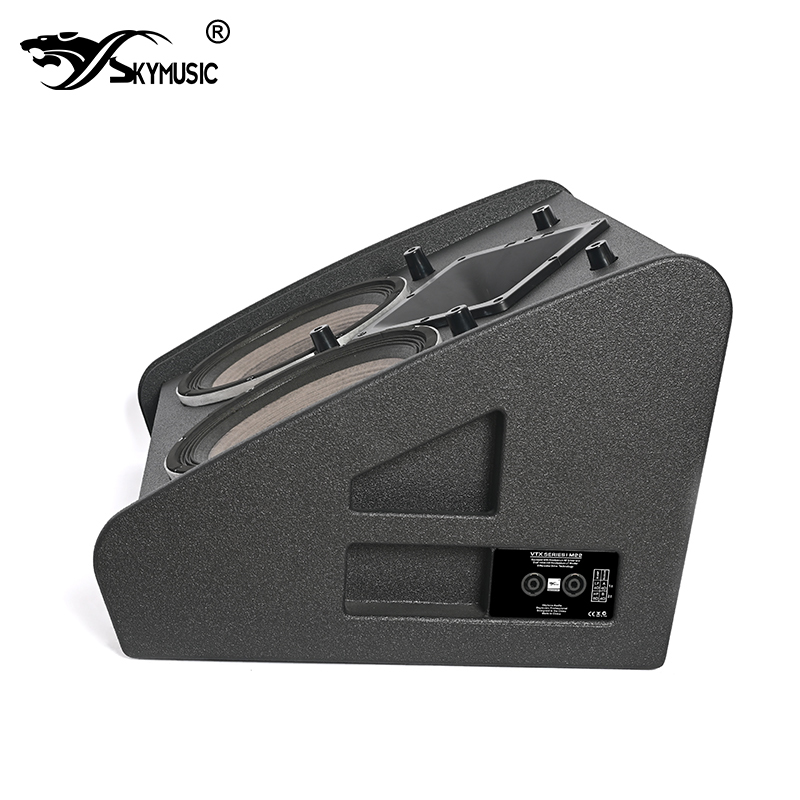

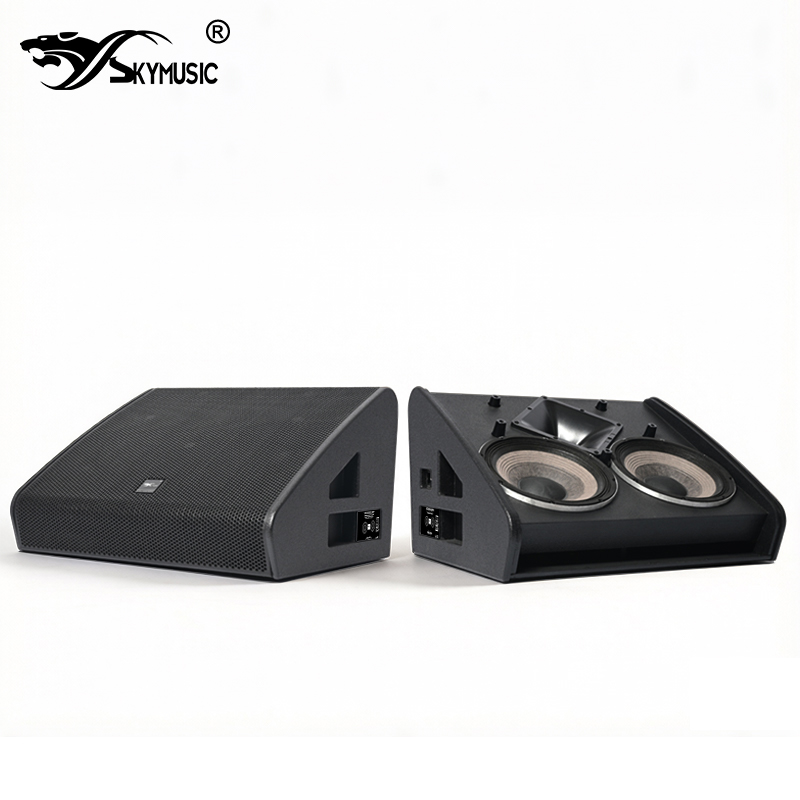

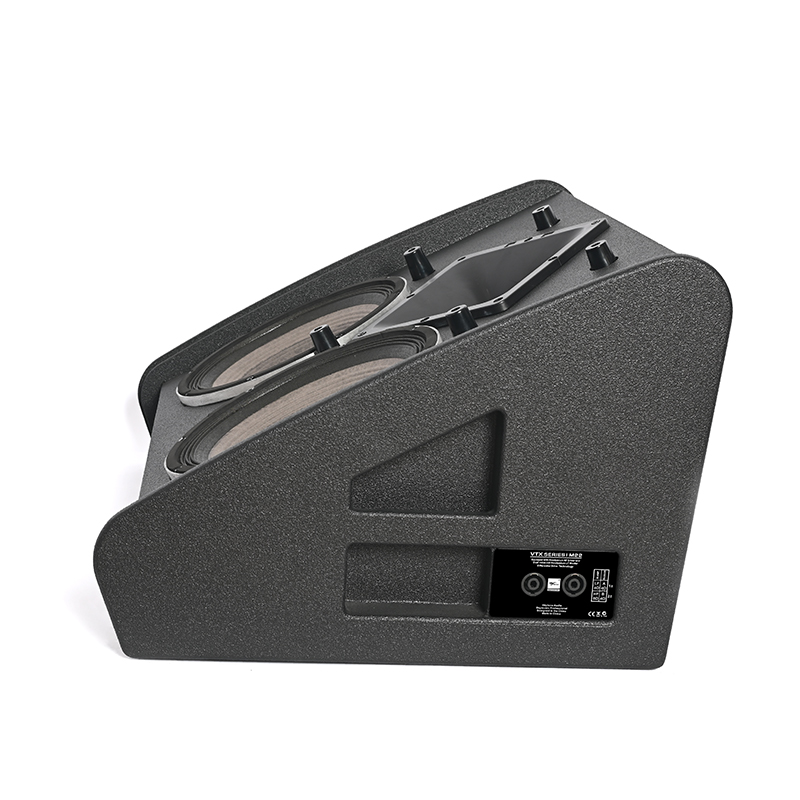

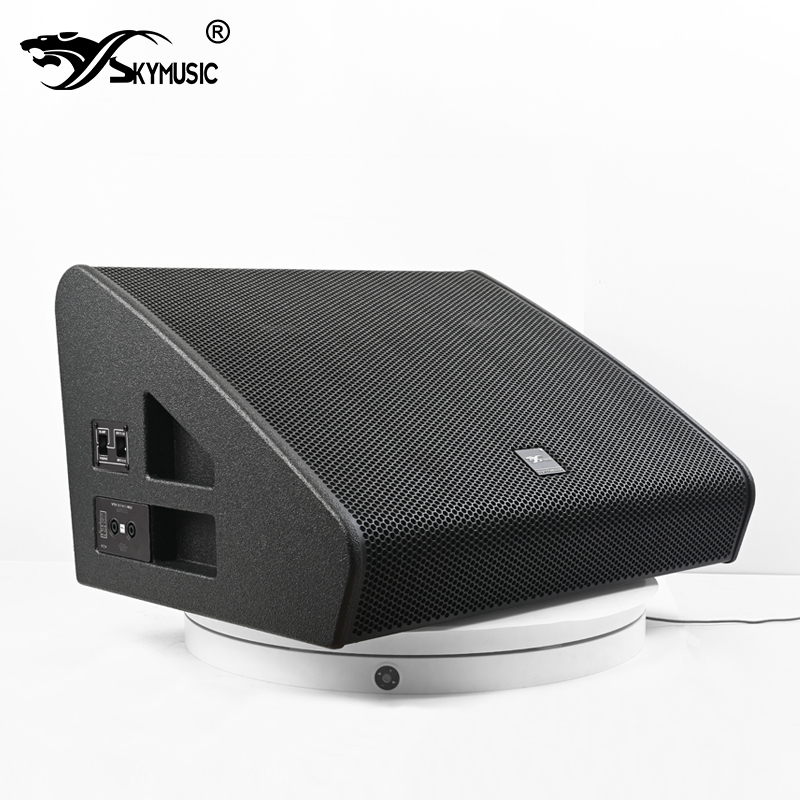

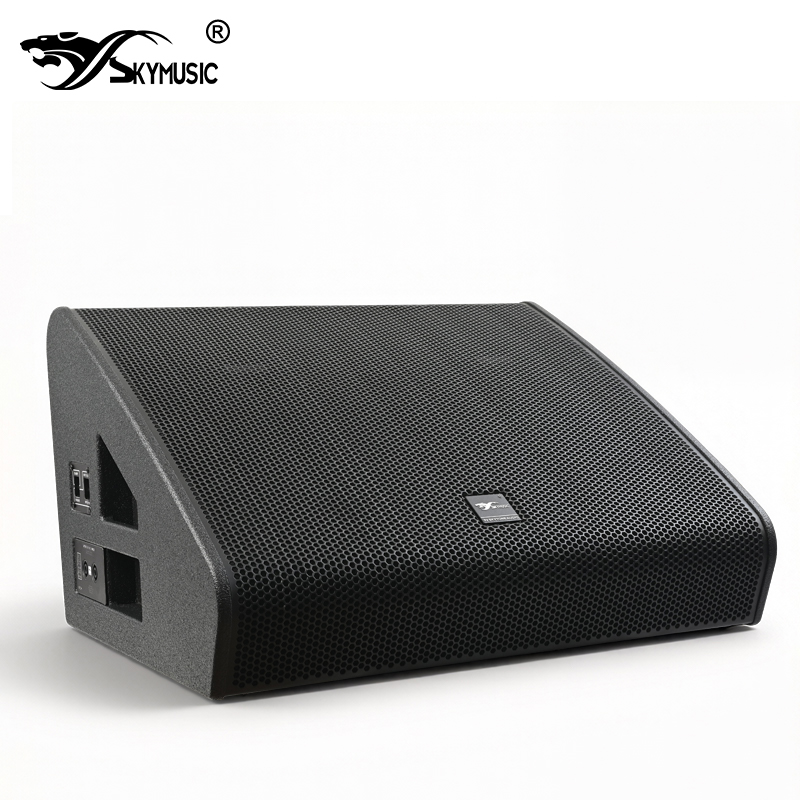

双12英寸专业舞台M22返听

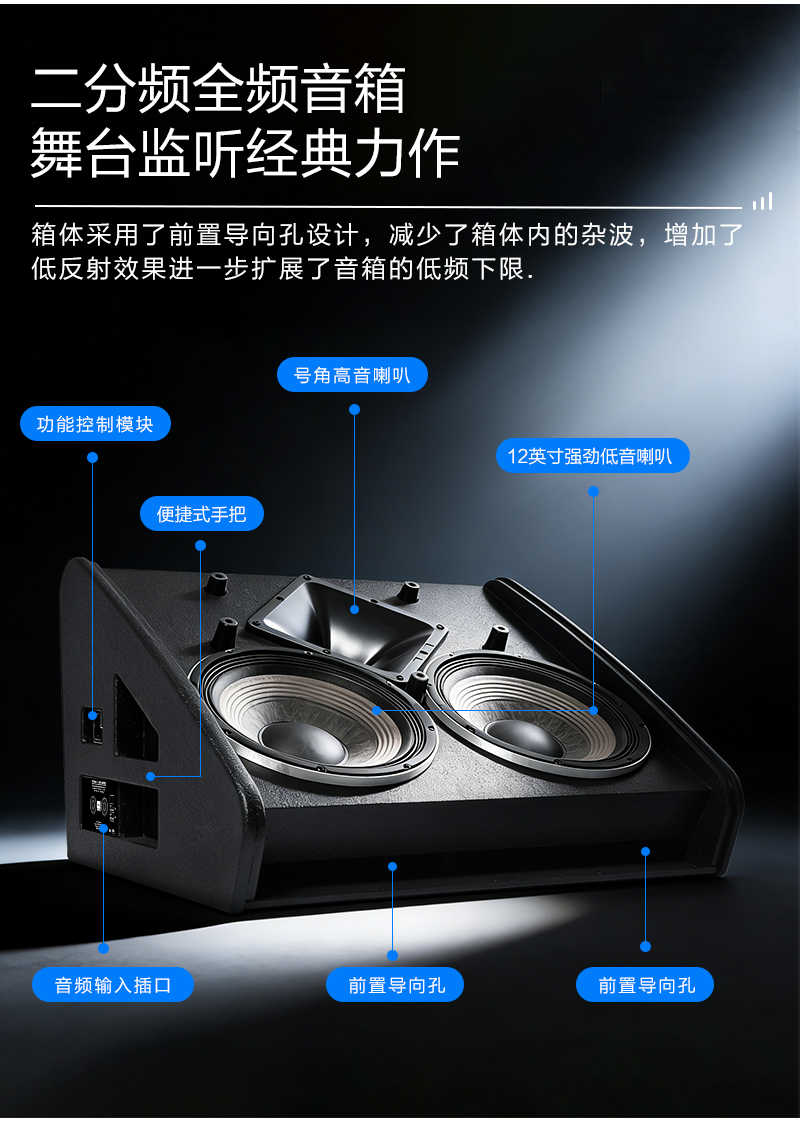

M22是一款双12英寸专业舞台监听音箱，均配备高性能差分驱动低音单元和大幅压缩驱动器。双通道（Bi-Amp）或单通道（无源）操作选项是标准配置，允许用户为应用选择正确的选项，而不会影响输出功率或性能。
•优雅、低调、紧凑的设计，适合旅游和高调的表演应用

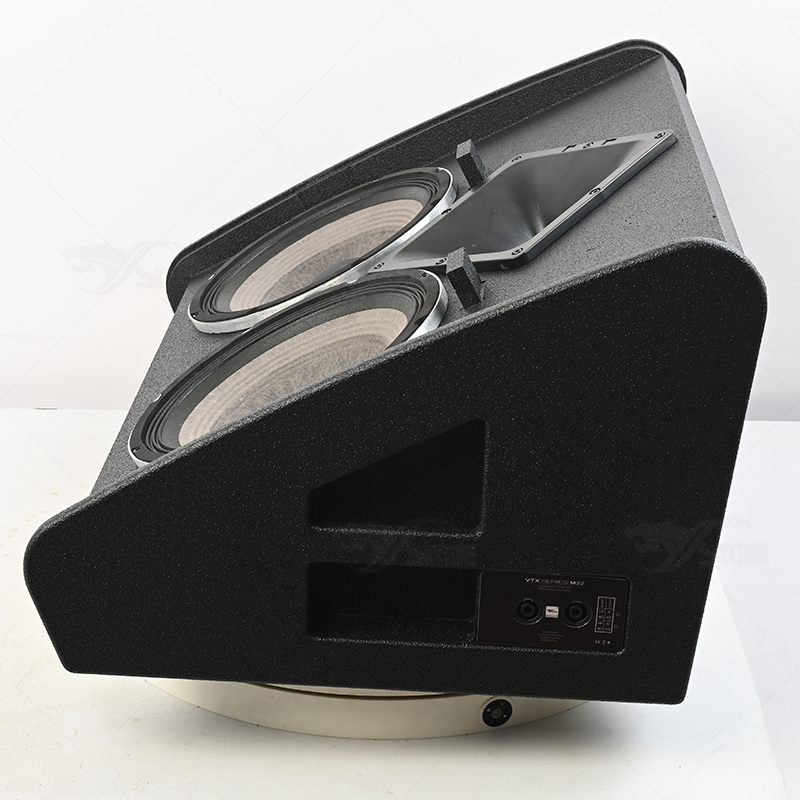

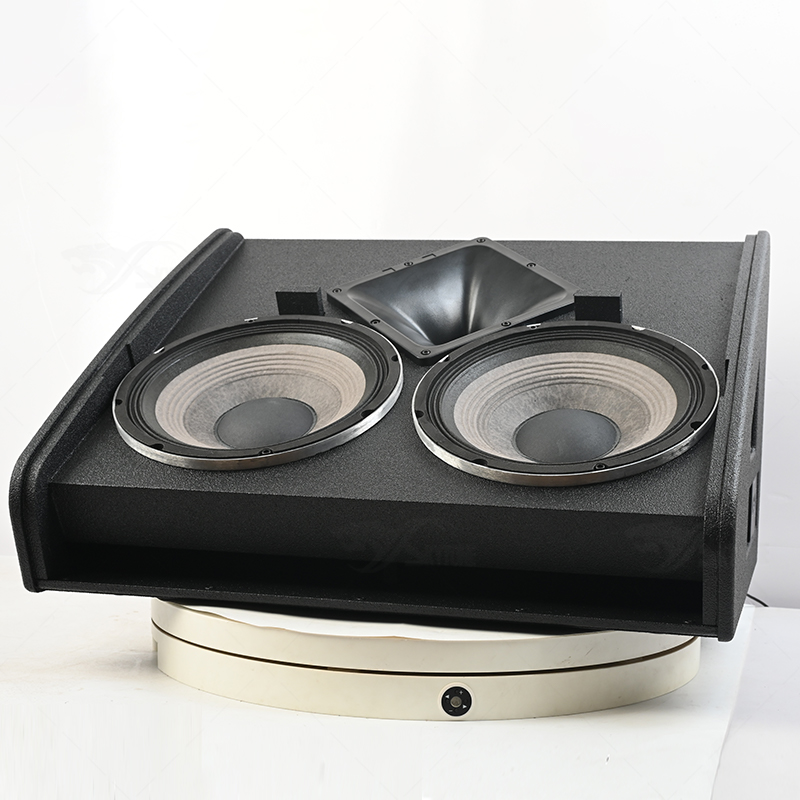

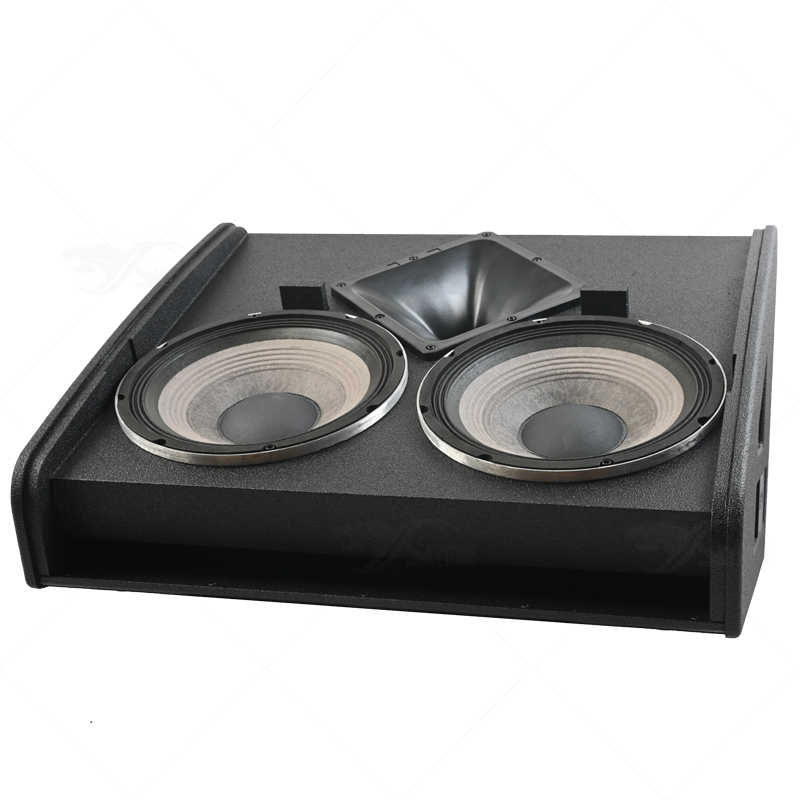

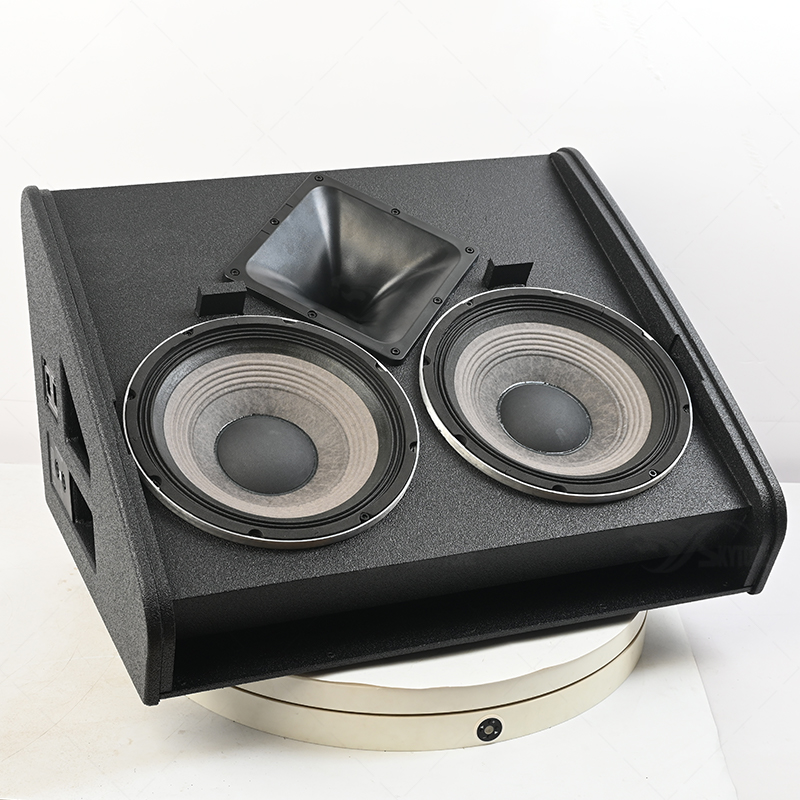

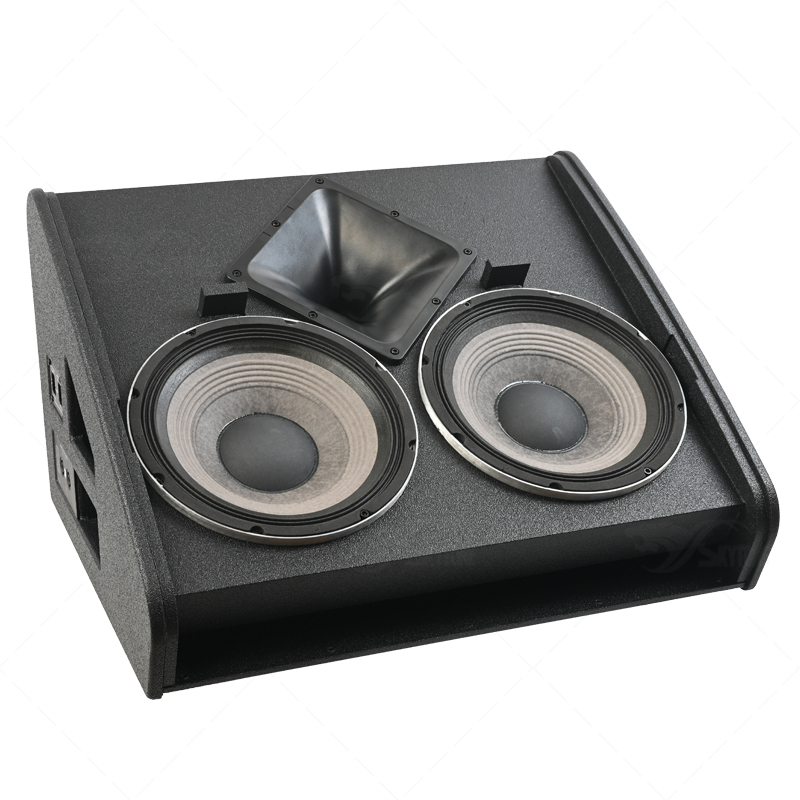

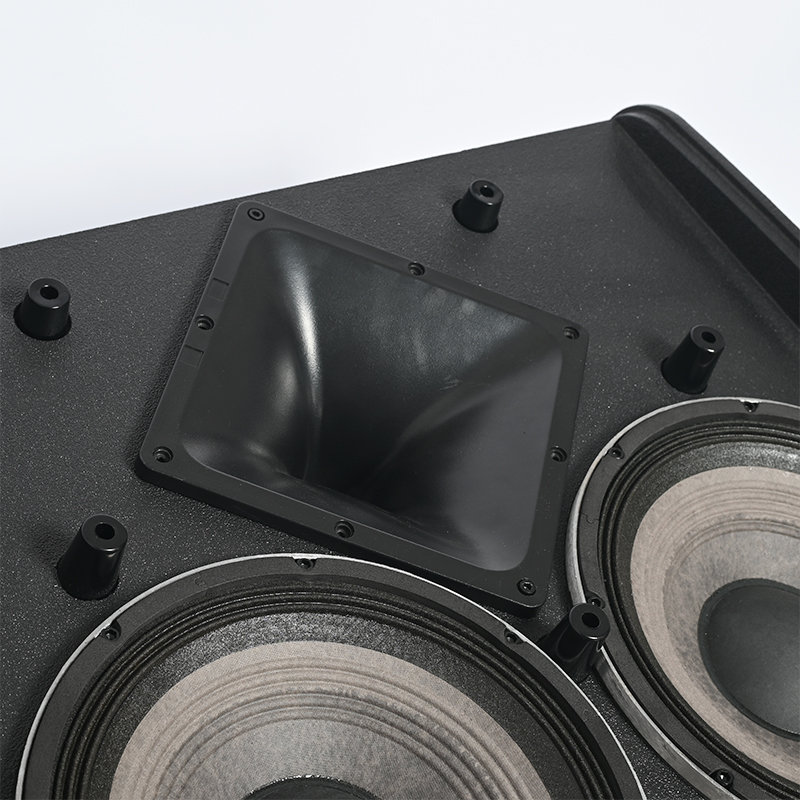

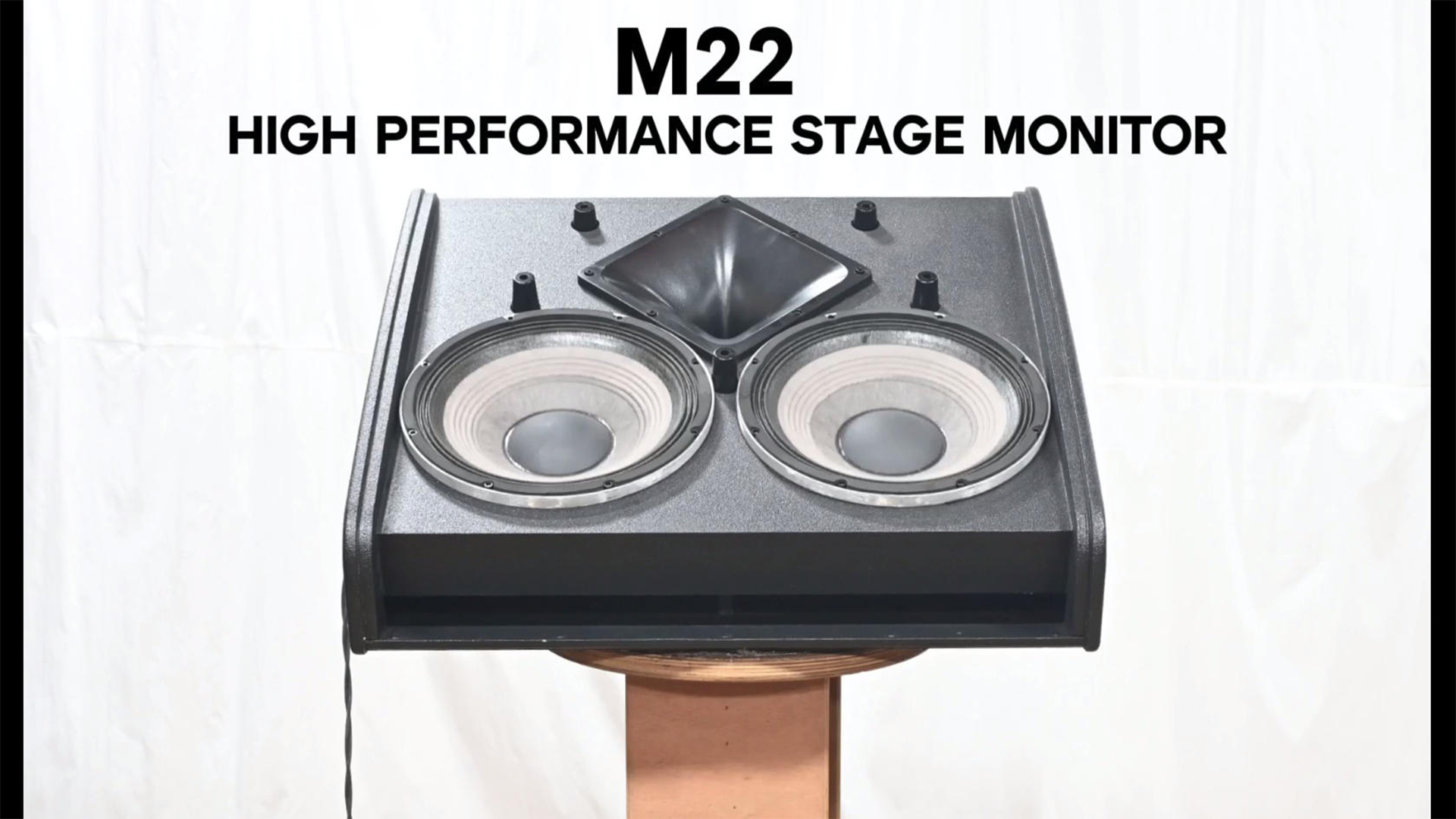

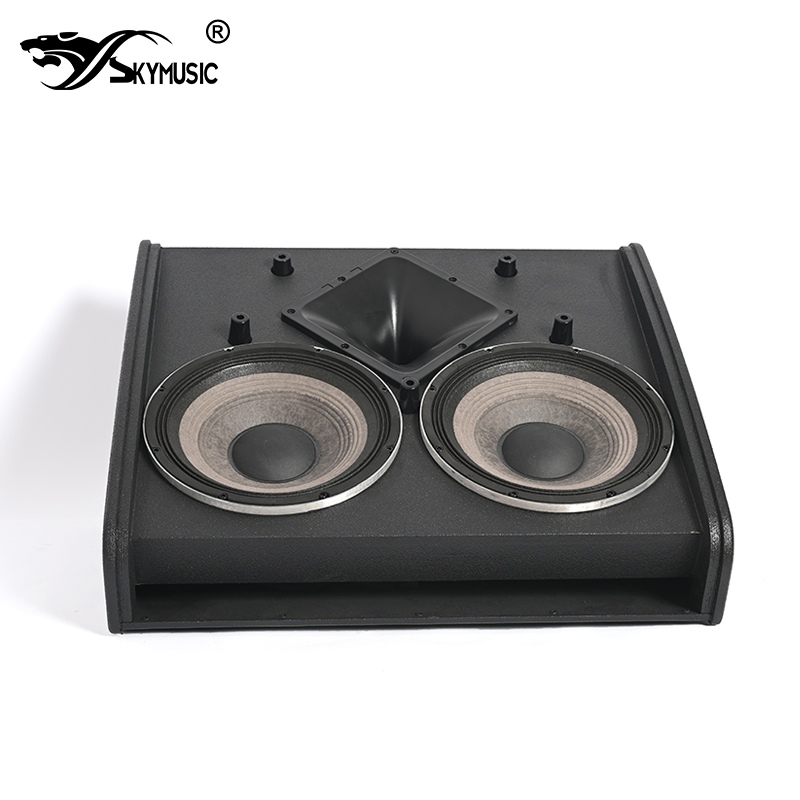

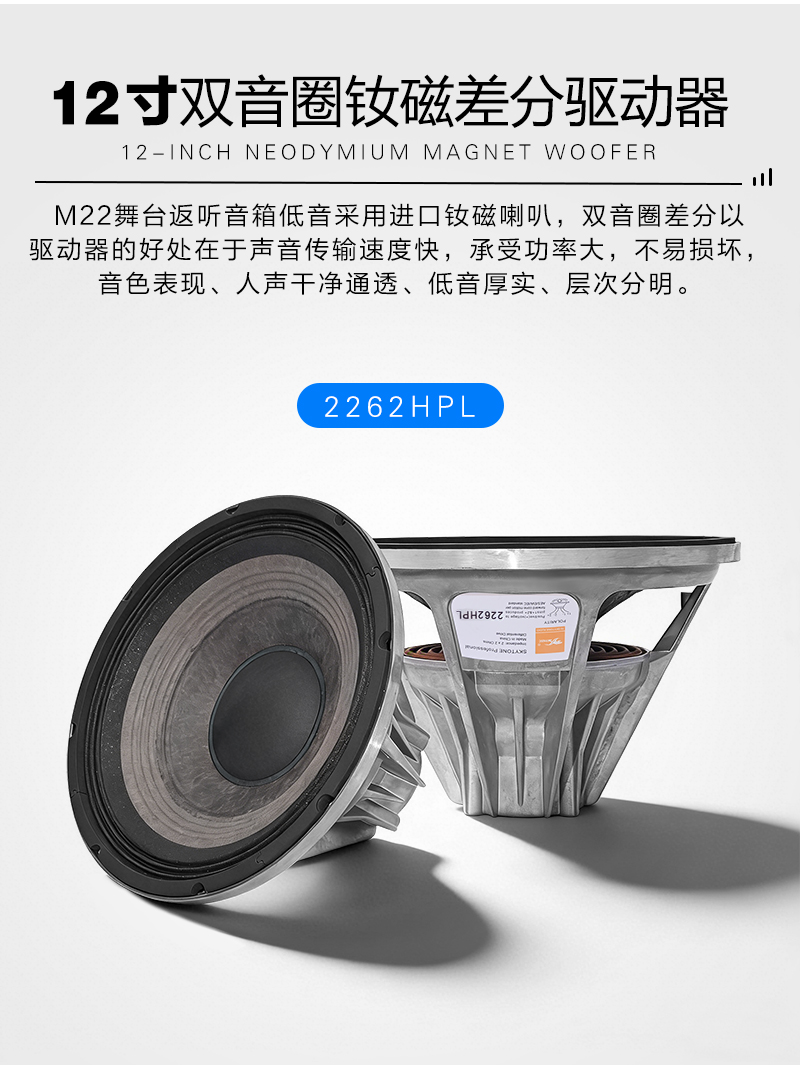

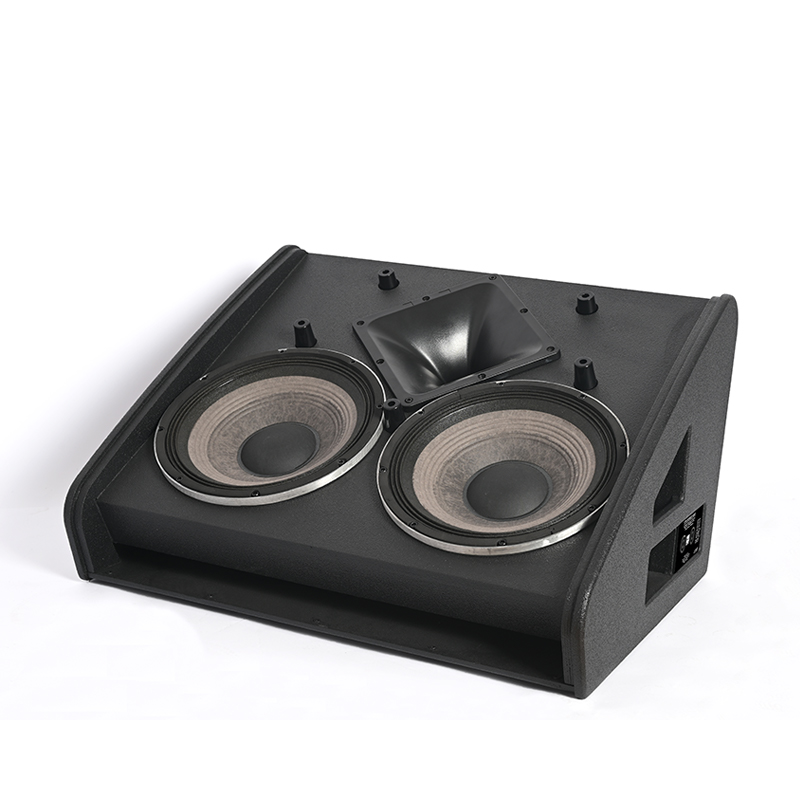

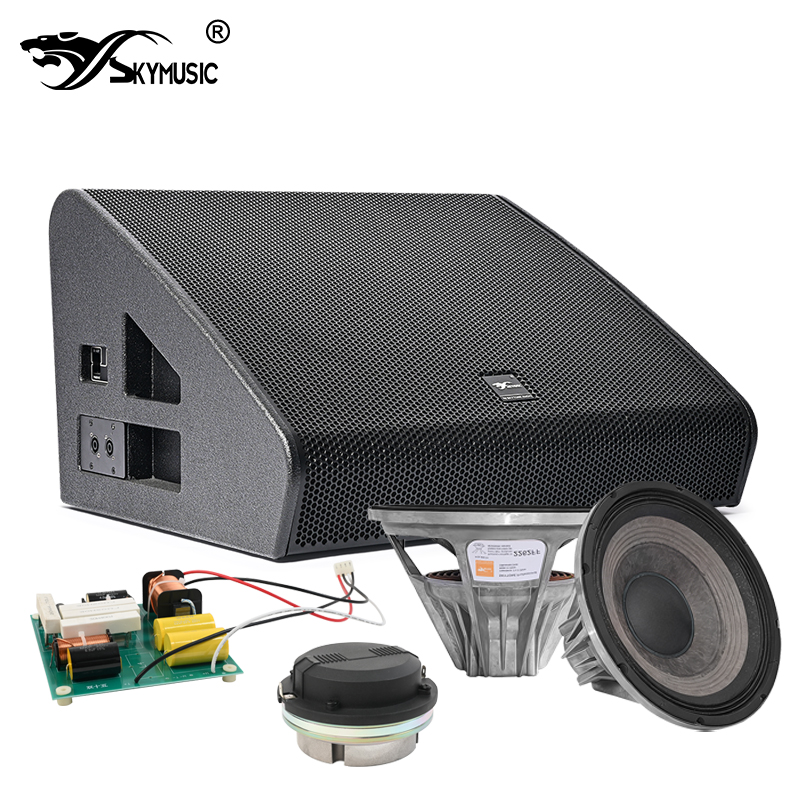

•最先进的驱动器，包括2262HPL 12寸钕磁双音圈差分驱动低音扬声器和2432H 3寸钕磁压缩驱动器

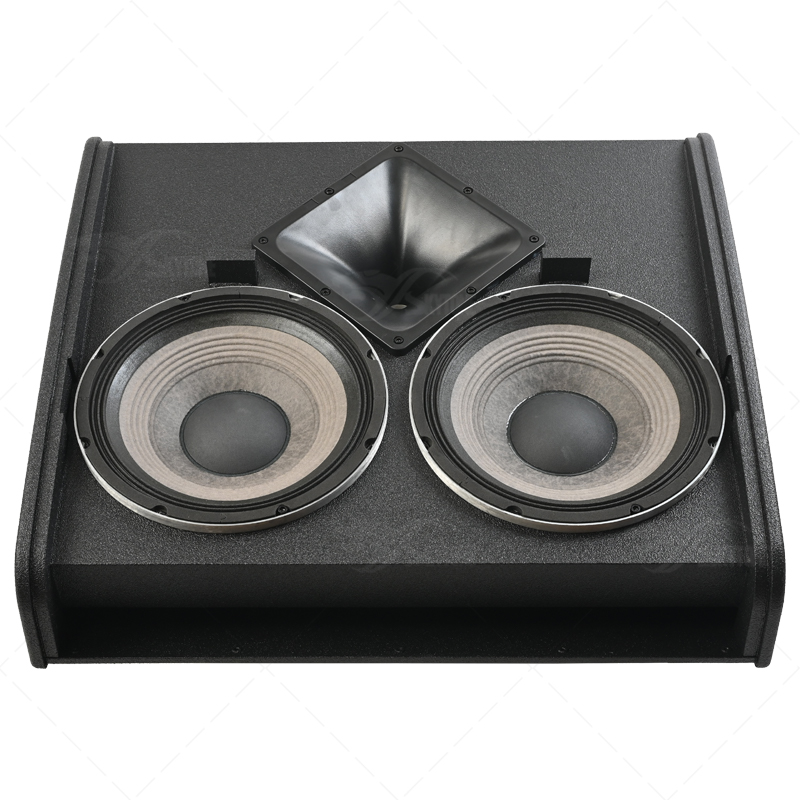

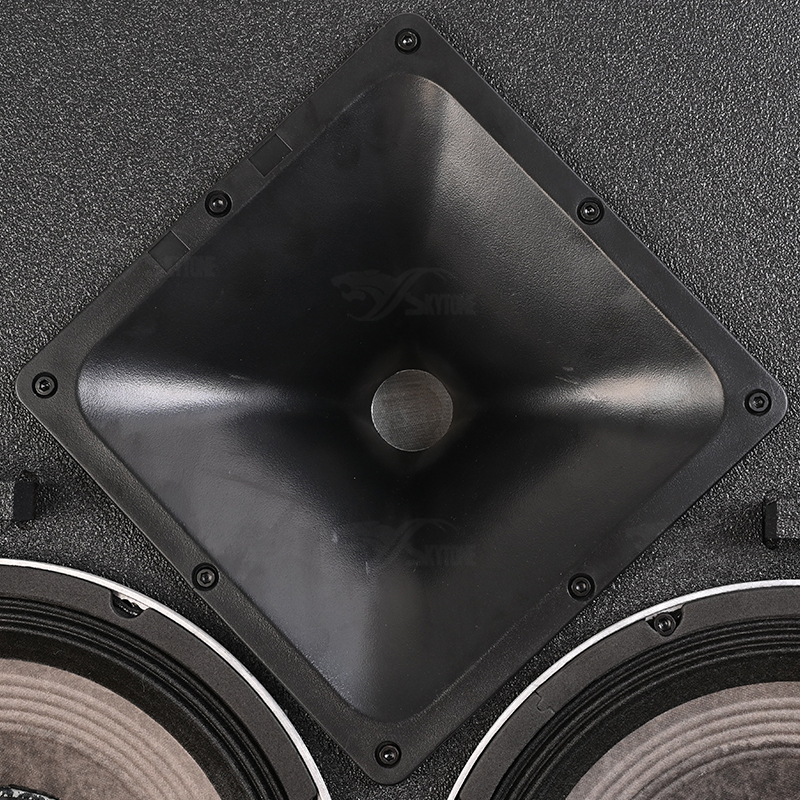

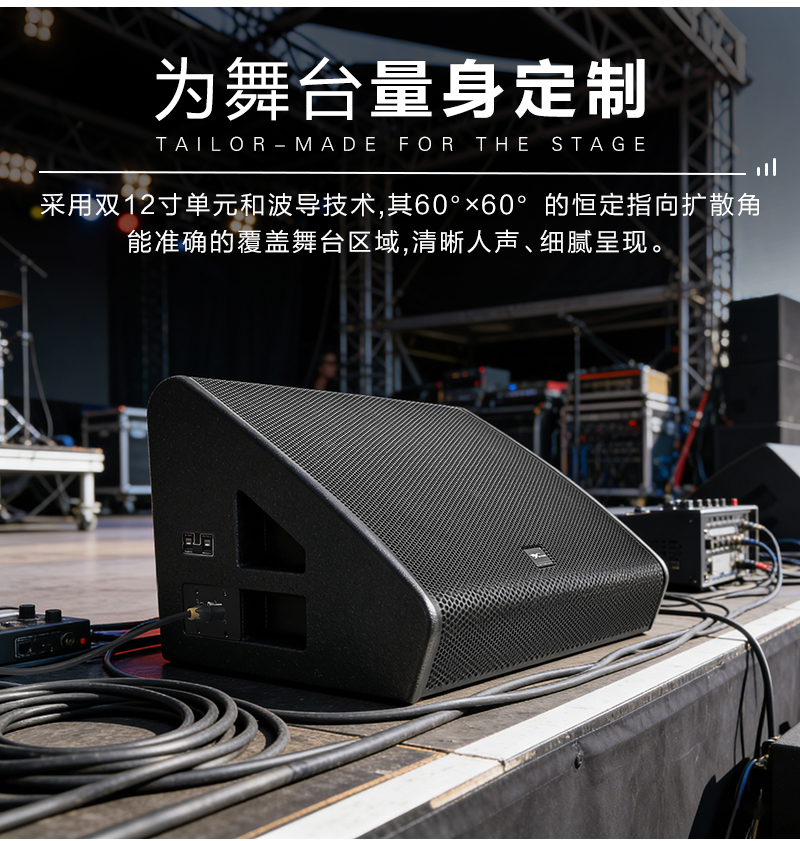

•采用图像控制波导技术的60°x60°高频号角
•内分频（Passive）和外分频（Bi-Amp）操作模式，可实现系统配置和部署的最大灵活性

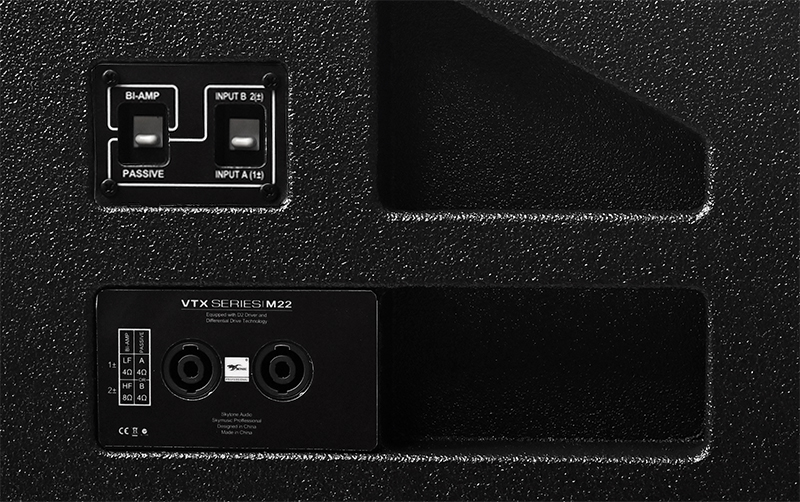

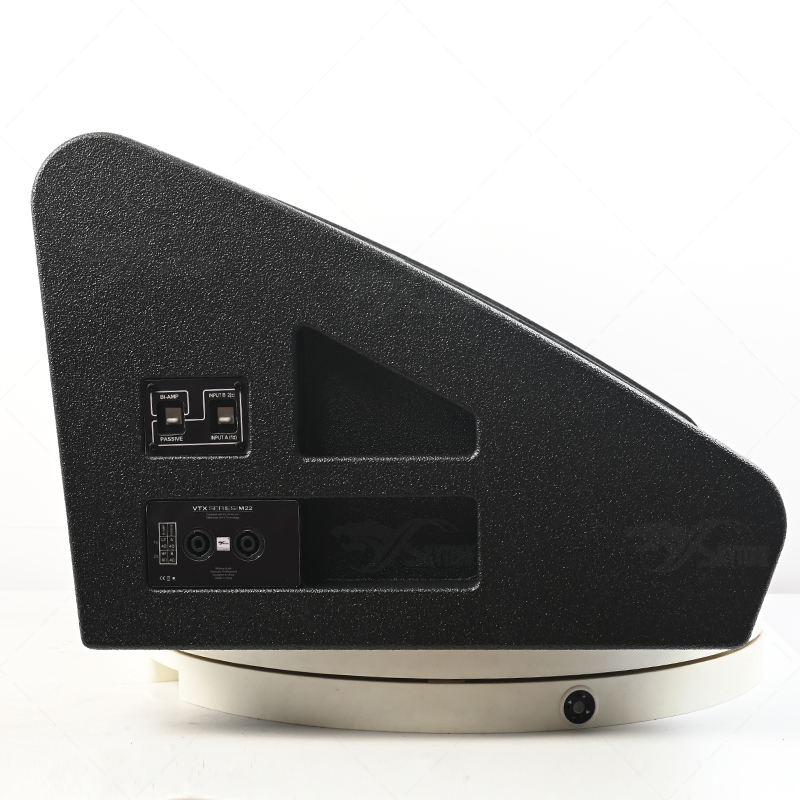

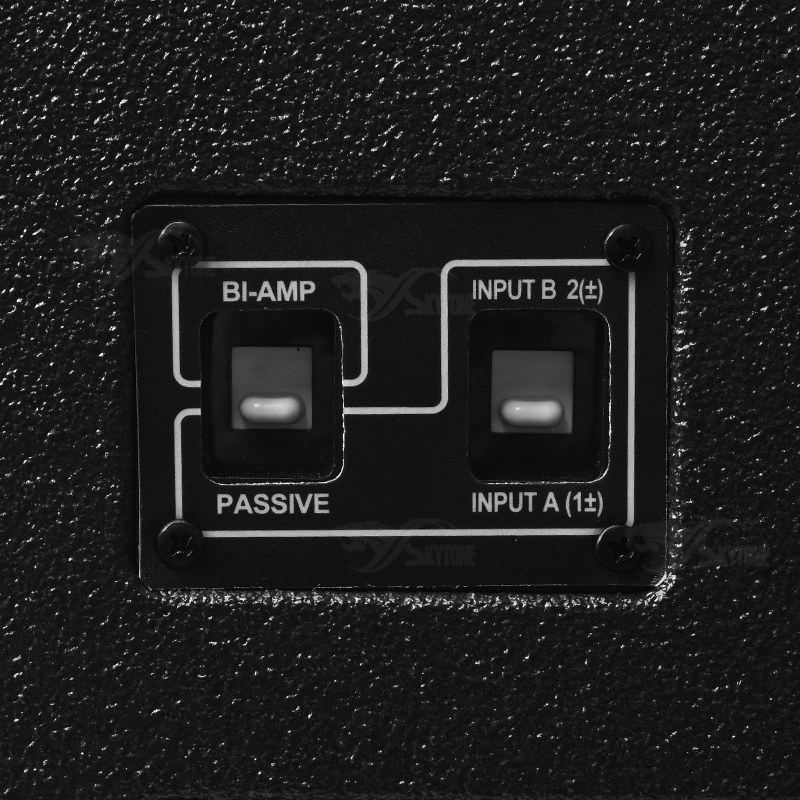

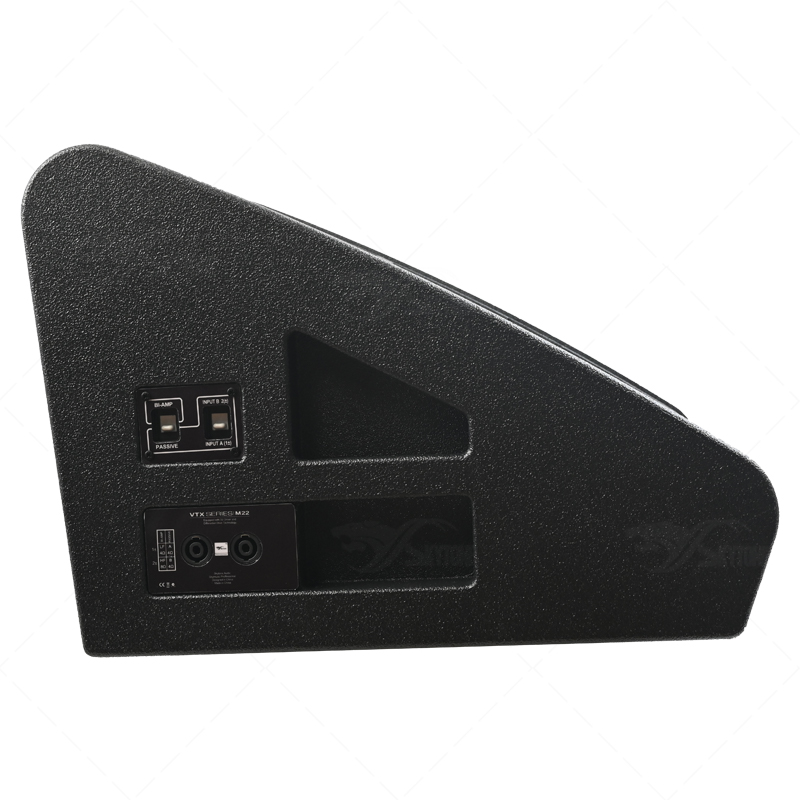

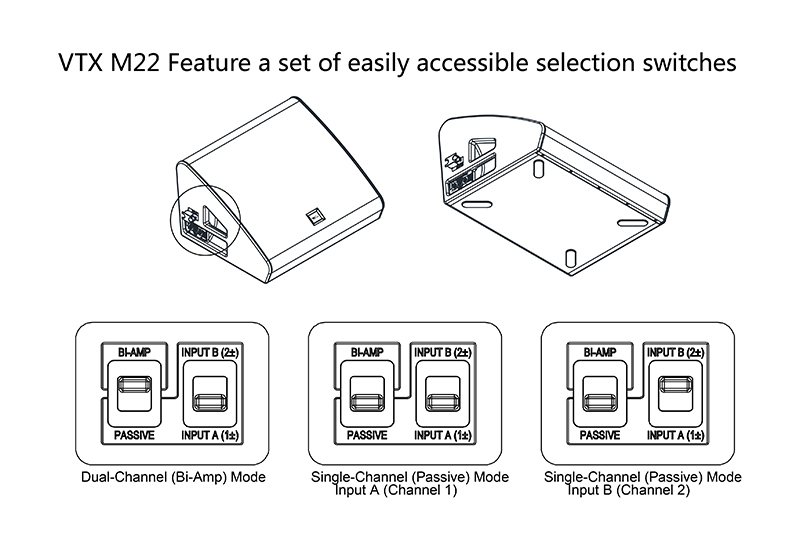

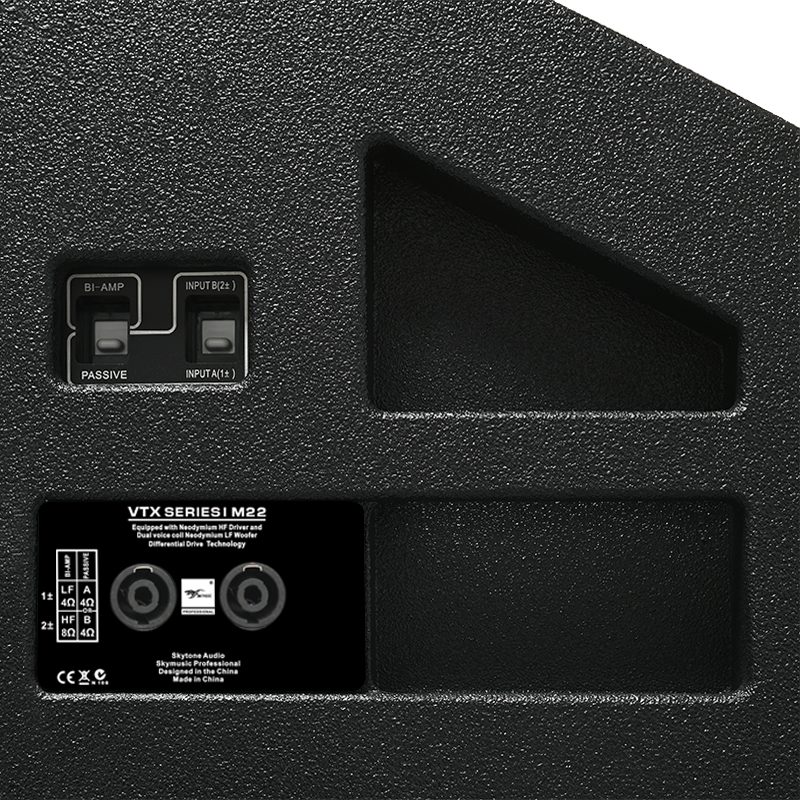

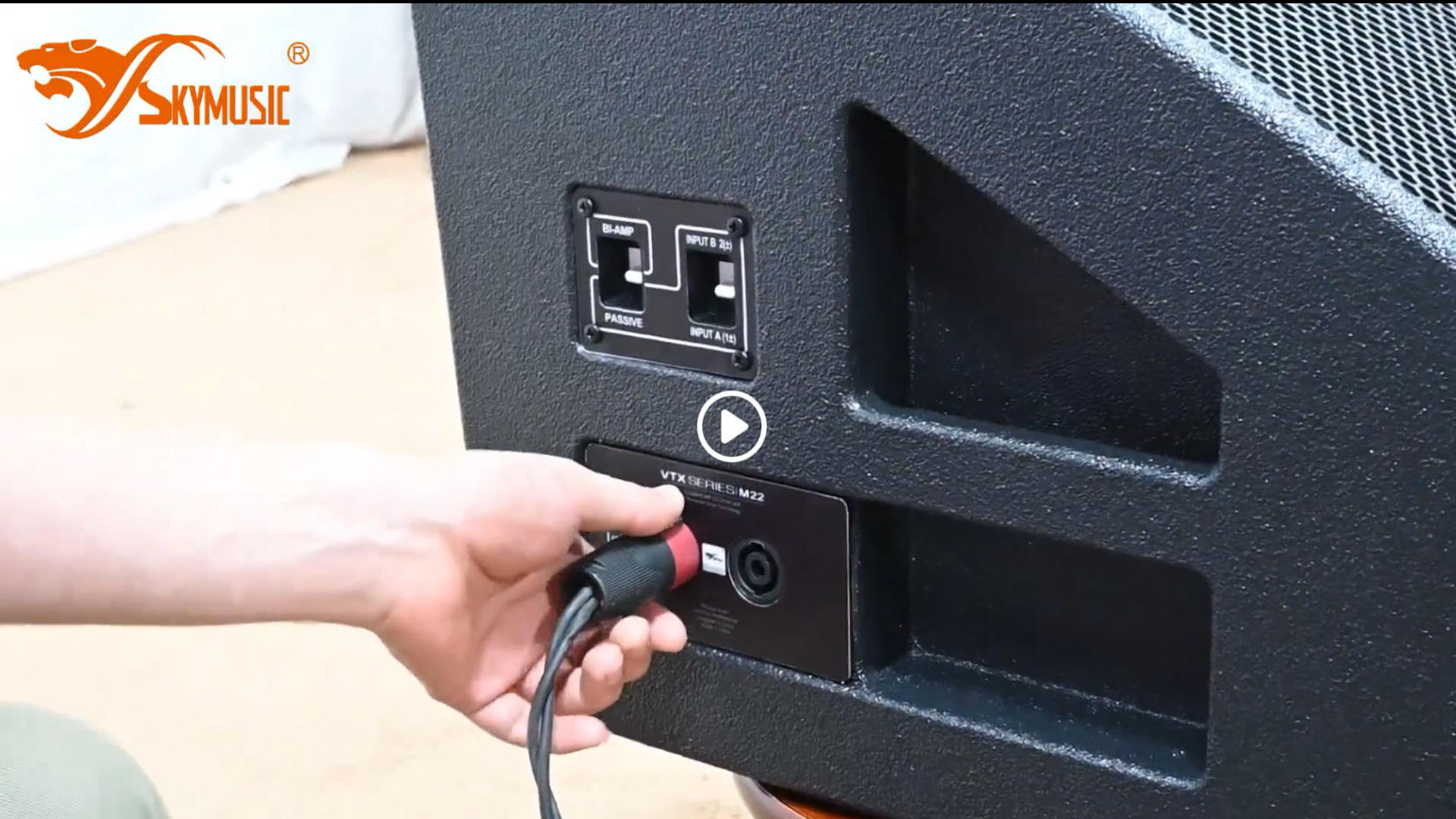

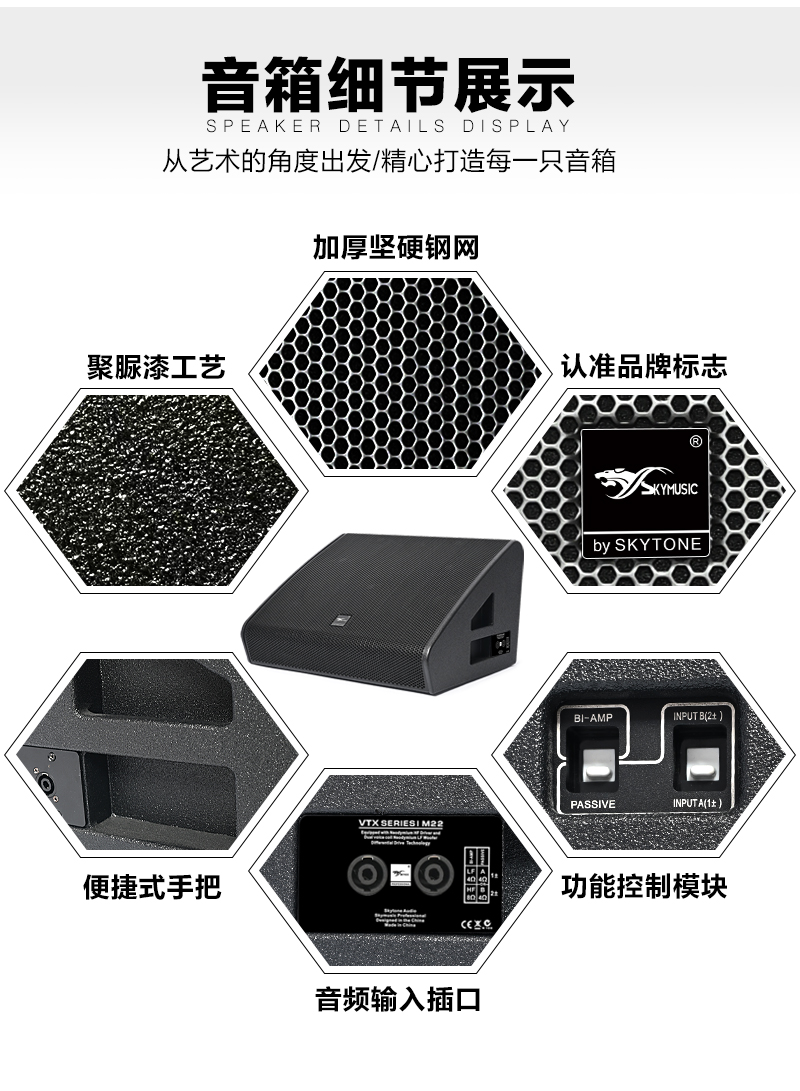

模式选择开关
VTX M22配备了一组易于操作的选择开关。
外分频（Bi-Amp）模式和内分频（Passive）模式
输入A（通道1）
单通道（内分频）模式
输入B（通道2）
第一个开关是模式选择开关，允许在内分频（Passive）和外分频（Bi-Amp）之间进行选择操作模式。

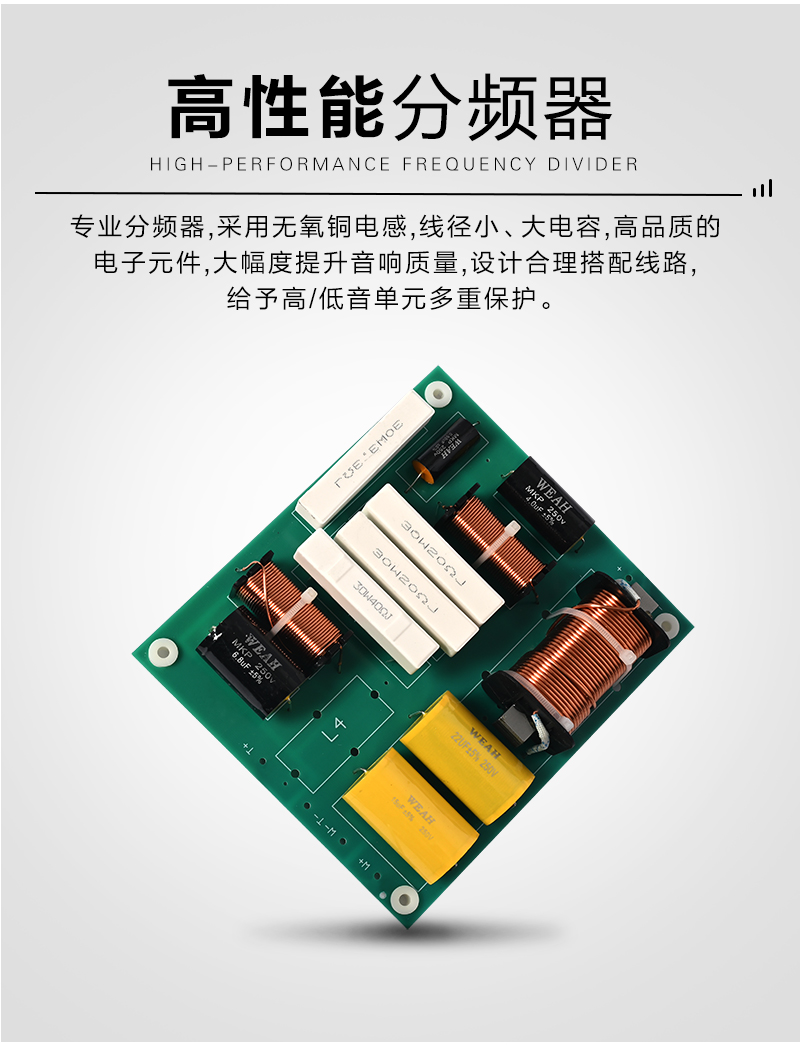

在内分频（Passive）模式下，内部分频板被启用，只需要一个功放通道为M22返听供电,降低了放大器通道要求。在外分频（Bi-Amp）模式下，需要功放的两个通道，一个用于低频部分和一个用于高频部分。根据可用的功放通道、预算或表演者要求，用户可以轻松地从一种模式切换到另一种模式。

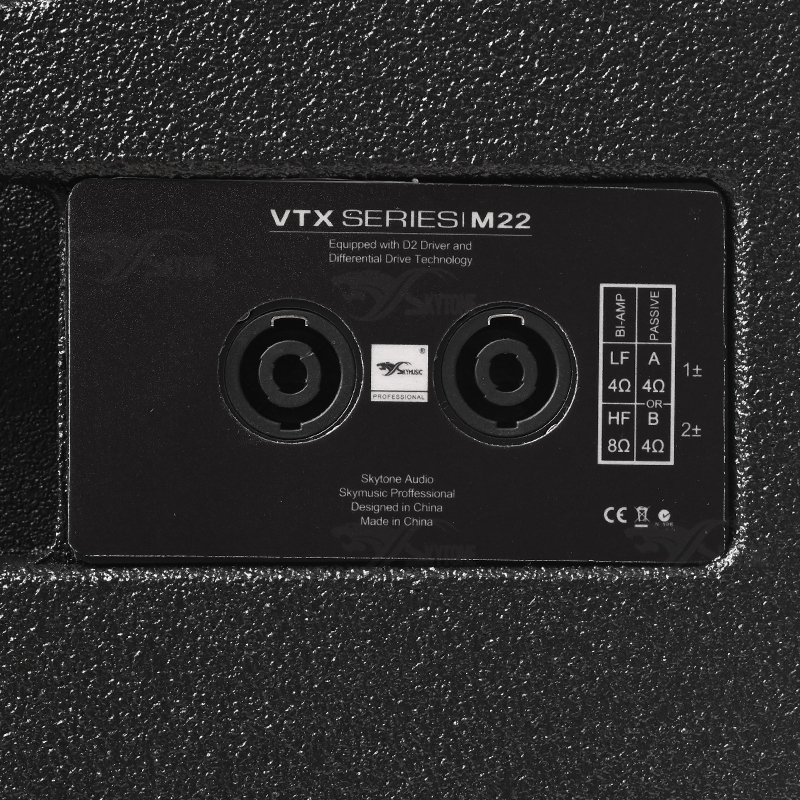

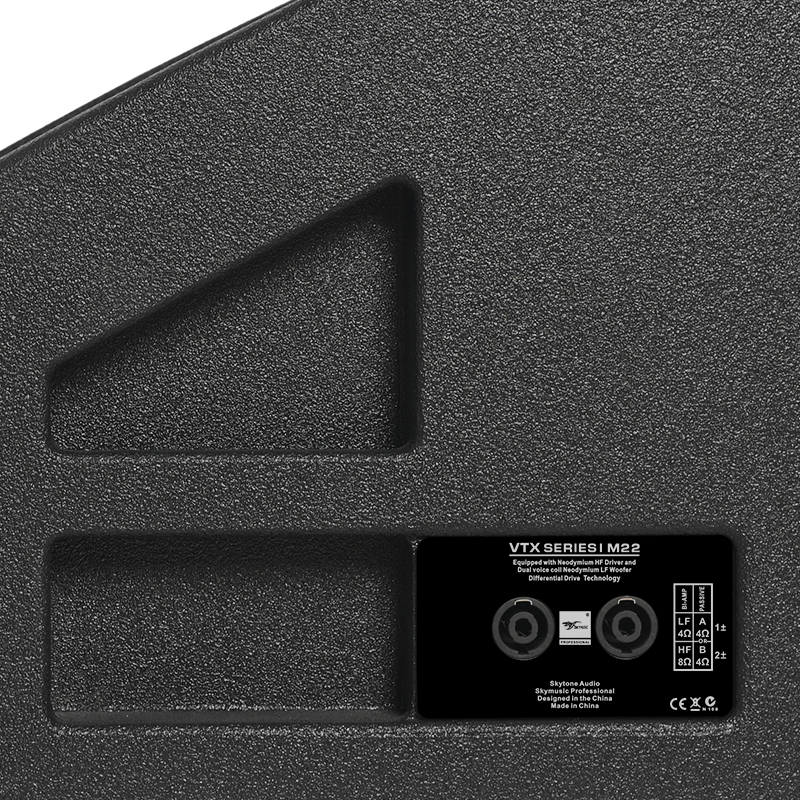

第二个开关是通道选择开关，仅当模式选择开关设置为内分频（Passive）时，这个开关才是有用的。通道选择开关允许选择哪组NL4引脚（引脚1±或引脚2±）用于为M22返听供电。
当开关设置为输入A时，M22返听由通道1驱动；
当开关设置为输入B时，M22返听由通道2驱动。

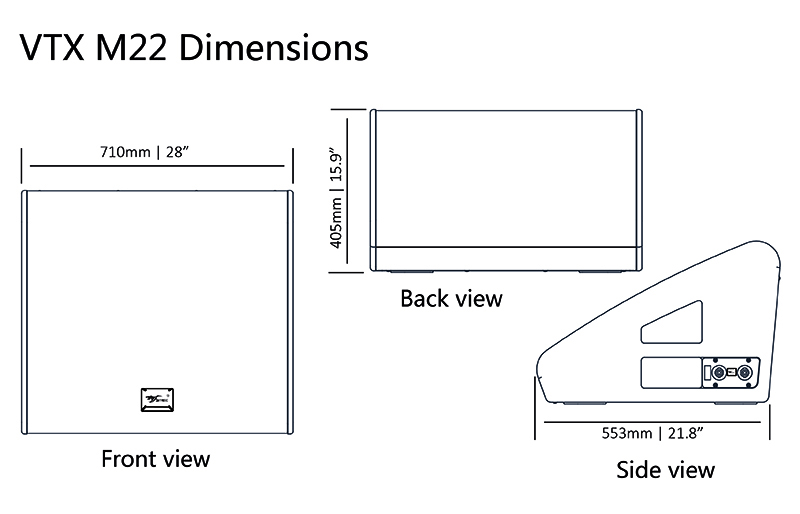

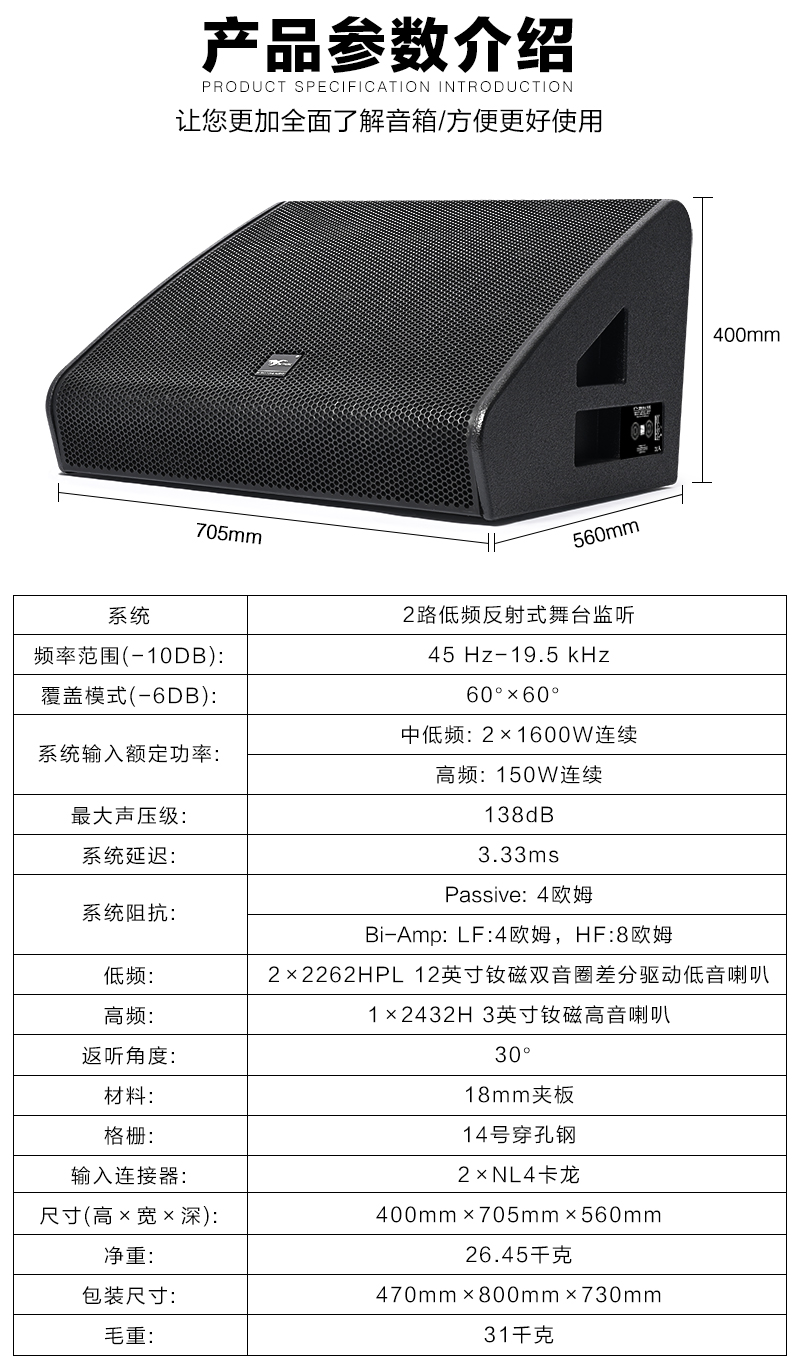

VTX M22 尺寸
VTX M22 规格参数
系统 | |
频率范围（-10 dB）： | 45 Hz-19.5 kHz |
覆盖模式（-6dB）： | 60°X 60° |
系统输入额定功率 | |
中低频： | 2X1600W 连续 |
高频： | 240 W 连续 |
最大峰值输出： | 138dB |
系统延迟： | 3.33ms |
系统阻抗 | |
无源： | 4欧姆 |
有源： | LF: 4欧姆，HF: 8欧姆 |
低频： | 2 x 2262HPL 12英寸钕磁铁差动驱动低音扬声器 |

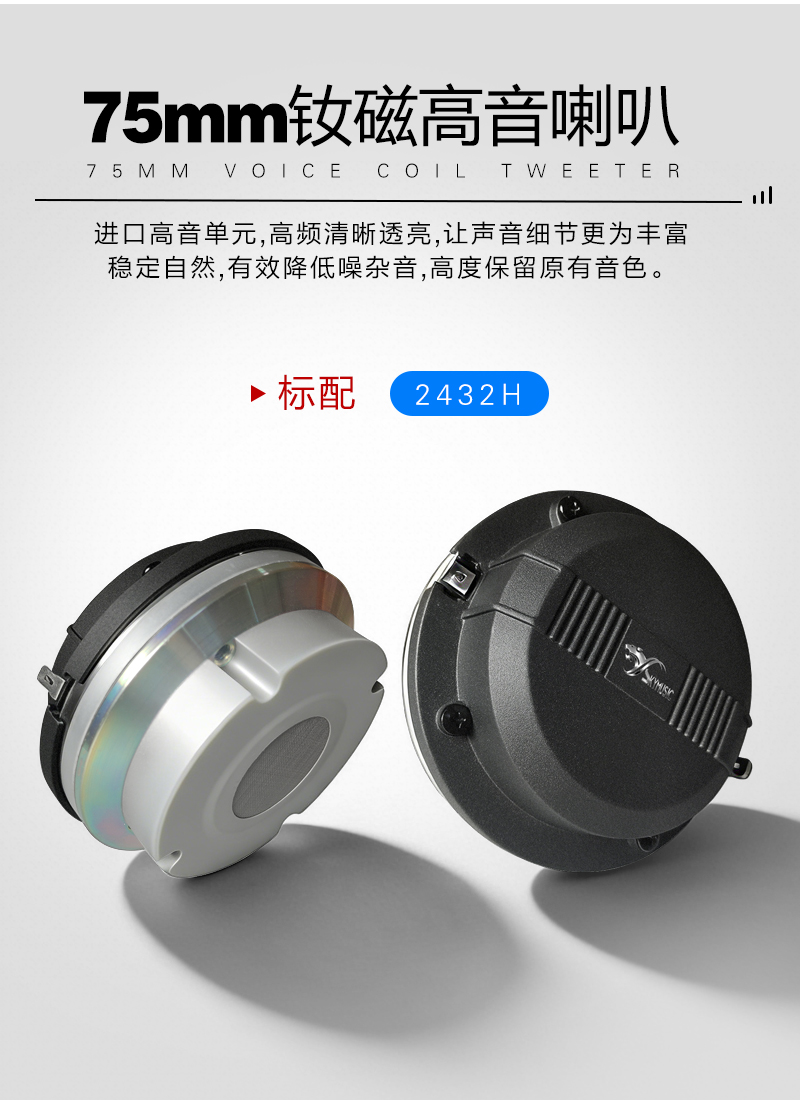

高频： | 1 x 2432H 3英寸钕磁铁高音扬声器 |
返听角度 | 30° |

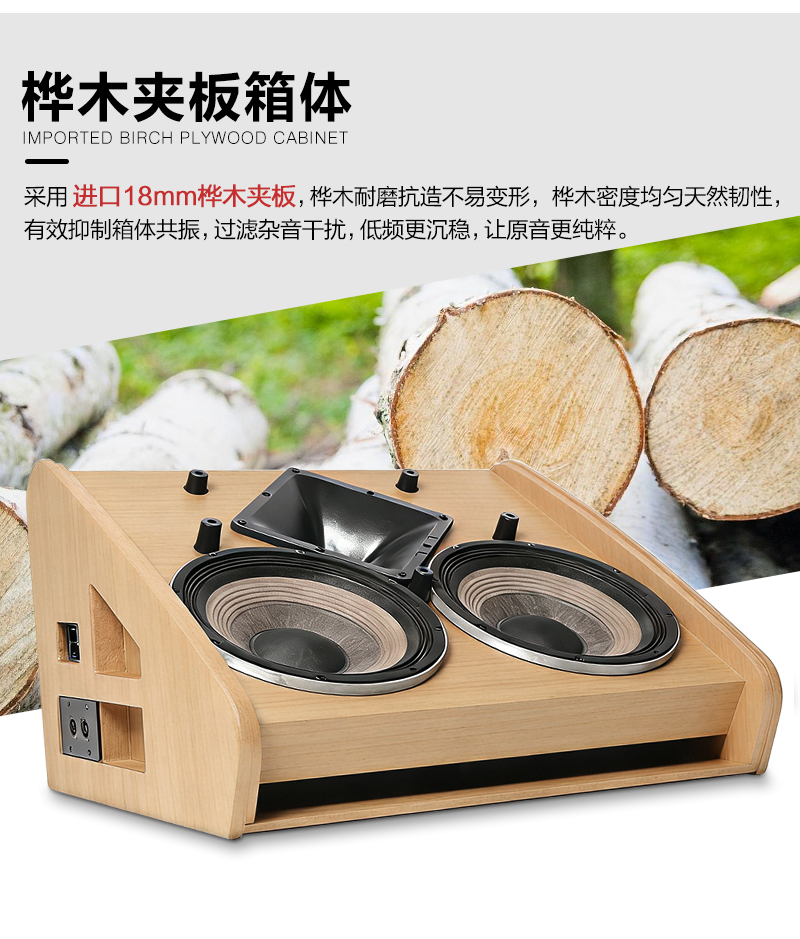

材料： | 18mm夹板 |

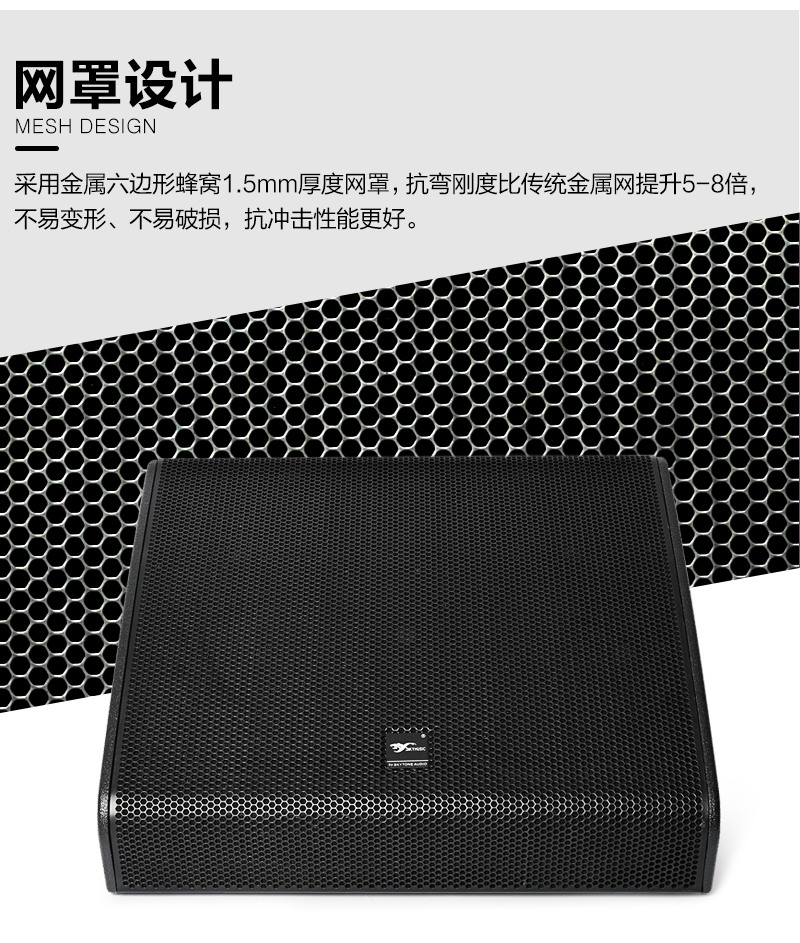

格栅： | 14号穿孔钢 |

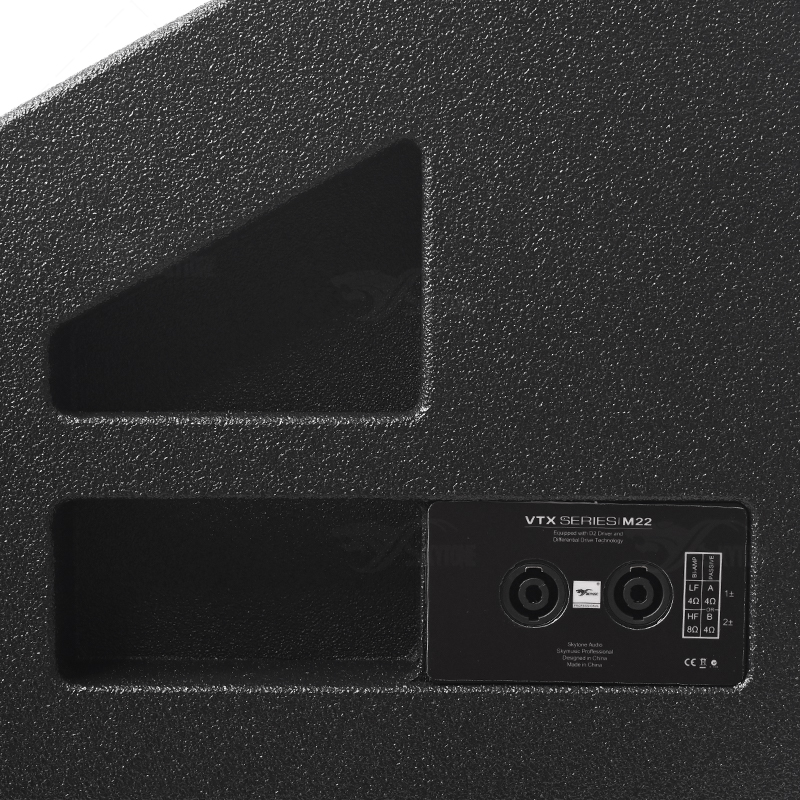

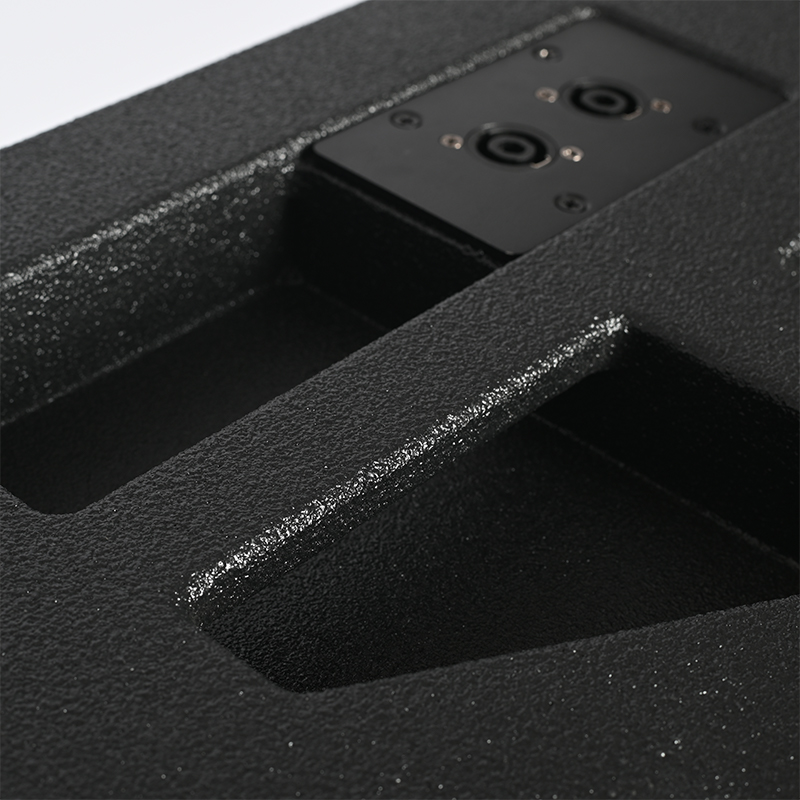

输入连接器 | 2xNL4 卡龙 |
尺寸（高x宽x深）： | 405毫米x 710毫米x 505毫米 |
净重： | 26.45千克 |
